为什么在技术突围的最前沿阵地,最终实现战略大赢的股票空头操作,会是作为芯片代工厂的中芯国际?
在人类现代工业发展史上,EUV 光刻机一直被全球公认为是最复杂、最精密、也最难制造的顶级工业设备,绝对没有之一。

大家随便去网上查一下就能知道,一台荷兰 ASML 公司生产的顶配 EUV 光刻机,它的肚子里硬生生塞进去了超过十万个需要极度精密配合的零部件,整台机器的重量更是能达到极其惊人的 180 多吨。
面对这么个需要集全人类顶尖科技于一身的庞然大物,哈工大作为一所底蕴深厚的高校,他们解决的当然不可能是那十几万个精密零件到底该如何去组装的工程应用问题。
他们真正咬死不放、死磕到底的,是负责 “照亮” 微观芯片、提供极紫外光线的那个最最核心的发光模块。
其实光刻机的工作物理原理,用最接地气的大白话来说,就像是我们小时候玩的幻灯机,用手电筒照着画着图案的透明胶片,把胶片上的影像完美投射到对面的墙上。
只不过,光刻机是一把要在头发丝几万分之一的微观尺度上进行极致雕花的 “光刻刀”。
而光源模块,就是决定这把刻刀究竟有多锋利、到底能把电路刻多细的那块关键 “磨刀石”。
讲到这里,我们不得不把最热烈的掌声送给哈工大航天学院的赵永鹏教授团队。
你们可能根本无法想象,为了彻底搞定这块最顶级的 “磨刀石”,这个科研团队早在 2008 年的时候就已经开始默默进行底层技术布局了。
在那个很多人连 EUV 这三个字母代表什么意思都没听过的久远年代,他们就开始死磕一项名为 “放电等离子体” 的前沿冷门技术,这一坐,就是整整十几年的冷板凳。

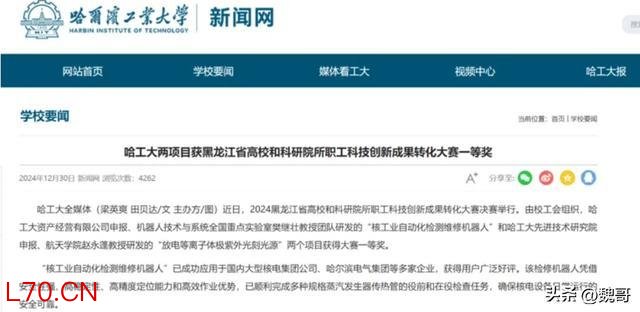

皇天不负有心人,就在前不久,他们凭借这项被业界简称为 DPP 或者 LDP 的技术路线,直接在国家级创新竞赛中一鸣惊人,拿下了极为关键的重要科研奖项。
很多人听到这可能会纳闷,为什么全世界的半导体大厂都对这个所谓的光源这么执着,甚至到了痴迷走火入魔的程度?
因为在现今的先进半导体制造工艺世界里,存在着一个在物理学上几乎不可逾越的 “黄金刻度”,那就是中心波长必须达到 13.5 纳米。
只有当你能够极其稳定地产生中心波长为 13.5 纳米的极紫外光时,你才算真正拿到了进入先进制程高端俱乐部的门票,才能在硅片上雕刻出 7 纳米甚至是更小尺寸的极微小复杂电路。
这绝对不是停留在实验室里的纸上谈兵和理论推导。
哈工大发布的官方报告已经明明白白、白纸黑字地向全社会确认,他们研发的技术能够成功产生这种中心波长为 13.5 纳米的极紫外光,直接满足了目前全球光刻市场对极紫外光源最迫切、最核心的技术需求。
既然光源这么重要,肯定有心思缜密的朋友会立刻反问,我们为什么不直接去抄 ASML 的现成作业,把他们那套发光技术反向工程搞出来呢?
答案其实极其残酷:这不仅仅是别人严防死守根本不让你抄的问题,更重要的是,那条已经被西方完全垄断的技术死胡同,我们现在走起来性价比实在是太低了。
大家要知道,目前全球唯一能商业化量产制造 EUV 光刻机的荷兰 ASML 公司,他们内部使用的是一种叫做 “激光产生等离子体” 的极端技术,英文缩写叫 LPP。

这种技术方法如果用大白话来形容它,那就是主打一个 “大力出奇迹”。
它的原理是用极高功率的二氧化碳激光发生器,去疯狂轰击在真空舱内部从空中快速滴落的液态锡金属滴。
激光器一秒钟要精准轰击液态锡五万次,在极其短暂的瞬间,硬生生地把金属锡砸成等离子态,从而激发出我们需要的极紫外光。
这种方法虽然在现阶段能够提供极高的输出功率,完美满足大规模日夜不停量产的需求,但付出的代价是整套设备极度昂贵、系统极其庞大臃肿。
而且,它需要极其复杂的西方底层精密供应链去全方位无死角地配合,这恰恰是我们目前最容易被对手卡脖子的致命软肋。
那么,我们哈工大的科学家们最终选的是什么突围路线呢?
那是一招独辟蹊径、颇具东方大智慧的 “四两拨千斤”,专业名称叫做 “激光诱导放电等离子体”,也就是我们前面提到的 DPP 或者 LDP 路线。
这条新路线完全跳出了西方设定的传统技术框架,它根本就不依赖西方那种复杂庞大且昂贵的激光器系统,而是另辟蹊径,直接将高频电能转化为等离子体来发光。
相比于 ASML 那种简单粗暴的路线,哈工大这套方案的优势简直可以说是肉眼可见的降维打击。
首先,它最直接的优点就是能量转换效率极高,避免了大规模的能量损耗与浪费。
其次,因为彻底去掉了极其庞大的外置激光器系统后,整个发光设备的体积变得更加小巧紧凑,晶圆厂的建设标准和要求也随之大幅度降低。

更重要的是,它的整体制造和运行成本被大幅度地压了下来,而且相对而言,巧妙规避了西方设立的大量难以逾越的专利壁垒,整体的技术攻关难度相对更为可控。
当然,咱们既然是一档讲究事实的科普栏目,就必须保持理科生应有的客观和严谨,绝对不能报喜不报忧。
我们必须实事求是地讲清楚,这条新路线虽然一出场就十分惊艳,但也绝非一开始就完美无缺到了可以直接商用的地步。
我们要清醒地看到,这种放电方法目前在最终的极紫外光输出功率上,还存在着非常客观的技术限制。
现代晶圆代工厂追求的是极致的出货产能,ASML 已经商业化量产的 EUV 光刻机,对光源功率动辄需要几百瓦甚至逼近六百瓦的变态要求。
而我们目前在这条全新的路线上,到底该如何去精细优化放电脉冲的各种复杂参数和微秒级的时序,以大幅度提高最终商用装机的输出功率,仍然是一项需要耗费大量时间去默默攻克的技术挑战。
但是,这绝对不是否定这项颠覆性技术的理由,因为它最关键的战略意义在于,它用铁一般的事实证明了我们并非只能在别人划定的死胡同里去苦苦撞南墙。
它向全世界大声宣告,中国完全有能力、有坚实的底气,基于扎实的底层物理逻辑,一步一个脚印地蹚出一条已经被证明确实可行的 “岔路”。
既然我们已经把光源的底层逻辑和激烈的大国技术博弈盘得清清楚楚了,那这件发生在中国东北高校里的底层突破,跟远在东南沿海的中芯国际又有什么直接的关联呢?
为什么外媒和海外的产业分析师们在看到哈工大这次的突破后,会毫不犹豫地惊呼 “中芯国际赢麻了”?

这就要低头看看咱们本土晶圆制造厂现在每天都在经历着怎样的痛苦煎熬了。
目前的真实处境,对于国内的所有芯片代工厂来说,简直就是一场极其憋屈的巧妇难为无米之炊。
受限于大家都心知肚明的外部严苛地缘政治压力和持续加码的出口管制,像中芯国际这样承载着全村最大希望的中国顶尖晶圆代工厂,就算手里攥着再多的钱,也根本买不到哪怕一台 ASML 生产的极紫外光刻机。
这种直接在核心设备上的代差,直接导致了他们在向 7 纳米甚至更先进的极微小工艺推进时,遇到了难以想象的阻力与瓶颈。
因为买不到 EUV 这种神器,他们只能硬着头皮被迫使用上一代的深紫外设备,也就是大家熟知的 DUV,进行极其繁琐且极度反人类的 “多重曝光”。
元股证券:ygzq.hk
所谓让人头疼的多重曝光,就是原本别人用 EUV 一次就能轻松画好的精密线路,中芯国际必须要用老一代的 DUV 机器反复曝光三四次甚至更多次,才能勉强对齐拼凑出来。
这不仅极度消耗宝贵的制造成本,无限拉长了芯片的生产周期,更可怕的是,加工步骤越多出错的概率就呈几何倍数增加,芯片良品率也面临着极大的挑战。
而在整个国产光刻机的突围攻坚战中,光源这个模块一直被视作整台设备研发路上最大、也最凶险的一只 “拦路虎”。
现在,哈工大从物理底层把光源的发光机制给彻底跑通了,这就等于是帮尚未出世的国产 EUV 光刻机扫清了最基础、也最难以逾越的一道物理障碍。

大家不妨顺着这个产业逻辑打个通俗易懂的比方。

这就好比我们要自主研发一辆极其复杂的超级航空发动机,以前连最核心的点火燃烧室到底该怎么造都没搞明白,大家全都在干着急。
现在,哈工大终于把最核心的引擎点火系统给造出来了,而且还能极其稳定地点火燃烧了。
虽然剩下的高频运动控制系统、极限精度的双工件台、甚至是要求变态到极致的光学物镜系统这些配套零部件也同样极度硬核且难造。
但至少,整条本土半导体设备产业链,现在已经可以名正言顺地开始围绕着这颗新诞生的 “心脏”,进行实质性的系统联动和配合测试了。
我们再顺着外媒分析师那极其敏锐的商业嗅觉继续往下推演。
一旦这套由哈工大主导的国产光源技术在未来几年内真正走向成熟,并成功推向产业化装机量产,谁会是这条庞大产业链终端最大的受益者?
毫无疑问,必然是站在芯片产能最前线的中芯国际。
元股证券作为国内工艺技术摸索最成熟、拥有最庞大工程师技术红利、且自身资金极其雄厚的代工巨头,一旦国产 EUV 设备真正落地,中芯国际必将毫无悬念地成为首批接入这套国产终极装备的标杆企业。
新加坡毕盛资产管理的创始人兼联席首席投资官王国辉,在彭博电视台接受媒体专访时就一针见血地指出,只要中国真正成功开发出能够商用的国产 EUV 光刻机,这场打了好几年的没有硝烟的芯片战争就会彻底宣告结束。
他在采访中非常笃定地强调,中芯国际不仅自身拥有极其充沛的资本支出能力,更有着世界上规模最为庞大的本土工程人才储备大军。

他们甚至完全不需要去刻意开拓什么西方市场,仅仅依靠国内庞大市场的巨大胃口,就能完美实现商业上的超级规模经济。
这就意味着,只要国产核心设备补齐了这块最关键的拼图,中芯国际就有望彻底摆脱对外部高端制造设备那种极度病态的依赖症。
他们将真正打通通向 5 纳米甚至是传说中 3 纳米尖端工艺的自主商业化高速公路。
在当前波谲云诡、步步惊心的国际竞争大格局下,一旦拥有了完全不受制于人的自主设备体系,本土的晶圆厂自然就拥有了免受任何制裁威胁的 “免死金牌”,从而在国际代工舞台上具备了反杀的极大商业优势。
不过,越是这种全民沸腾、热血上涌的时刻,咱们越是要保持应有的定力,坚决拒绝捧杀,回归最理性的产业化探讨。
哈工大这次的惊天技术突破,毫无疑问是一次极其漂亮的单点物理突围,它值得我们送上所有的赞美与鲜花。
但我们必须时刻保持清醒地认识到,从实验室平台上发出耀眼光芒的光源样机,到真正能摆在无尘车间里、日夜不停地高效印刻顶级芯片的量产级商业光刻机,这中间依然横亘着一道难以想象的巨大工程鸿沟。
要想彻底填平这道鸿沟股票空头操作,我们还需要去解决极其复杂的光学镜头加工与镀膜、纳米级的极速精密机械运动控制、甚至是海量数据的协同运算等成百上千个工程级别的难题。
